Présentation

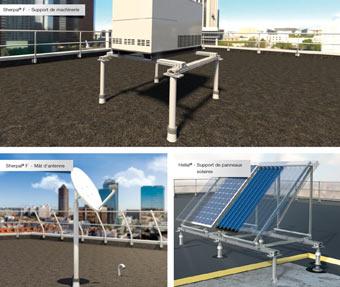

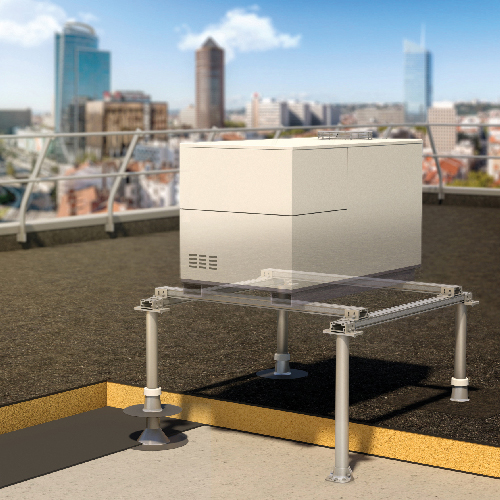

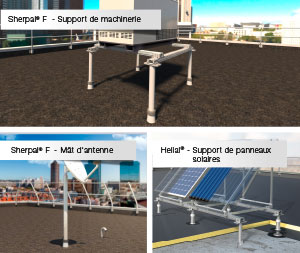

Sherpal® F - Support de machinerie est une structure support en aluminium, pour équipements techniques en toiture-terrasse, notamment pour des équipements techniques courants comme les moteurs de VMC, CTA, etc.

Sherpal® F est :
  • fixé mécaniquement dans la dalle béton, à travers le complexe d'étanchéité conformément aux DTU 43.1, 43.3 et 20.12.
  • dimensionné suivant les recommandations des Eurocodes

Sherpal® F est disponible :
  • en standard à la fabrication rapide
  • sur mesure pour les machineries grandes ou complexes.







Avantages


  • 3 modèles standard : 4, 6 ou 8 potelets, disponibles en 5 jours
  • Sur mesure sur demande
  • Assemblage mécanique simple
  • Ajustements possibles sur chantier
  • Conception et dimensionnement conformes aux DTU 43.13 et 20.12
  • Note de calcul conforme aux Eurocodes sur demande
  • Sans entretien
  • Sans dépose lors des réfections d‘étanchéité







Éléments du sytème

Le système est constitué de :

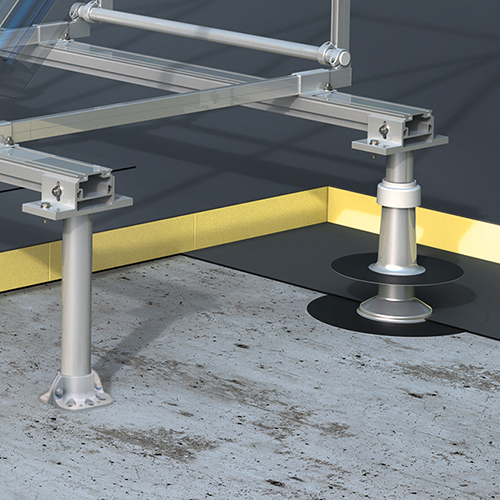

  • potelets, fixés mécaniquement dans la dalle, livrés avec un manchon-platine bas et un manchon-platine haut, permettant la reprise de l‘étanchéité courante au-dessus de l‘isolant, conformément au DTU 43.1, ainsi qu‘avec une collerette élastomère, formant un solin qui permet de terminer l‘étanchéité en tête, conformément au DTU 20.12.
  • poutres, livrées en longueur de 1500 mm ou plus selon la dimension et le nombre d’équipements.
  • traverses, livrées en longueur de 1500 mm. Deux par équipement (ou plus selon la dimension et le nombre d’équipements à fixer). Un système de glissières permet d’ajuster leurs positionnements aux dimensions de l’équipement.

Nota La liaison entre l’équipement et le support Sherpal F - Support de machinerie devra être traitée par le fournisseur de l’équipement de manière à ne pas transmettre de vibrations au gros oeuvre. L’équipement doit être fixé mécaniquement aux traverses de Sherpal F – Support de machinerie.







Sherpal® F -  4 potelets

Pour un équipement technique de 800 kg max et L ou l ≤ 1500 mm. Surface équipement exposée au vent : max 1,6 m2 (H x l ou H x L). Hauteur de bâtiment ≤ 30 mètres max. Zone de vent 2.







Sherpal® F -  6 potelets

Pour un équipement technique de 1500 kg max et L ou l ≤ 1500 mm. Surface équipement exposée au vent : max 3 m2 (H x l ou H x L). Hauteur de bâtiment ≤ 20 mètres max. Zone de vent 2.







Sherpal® F -  8 potelets

Pour un équipement technique de 2000 kg max et L ou l ≤ 1500 mm. Surface équipement exposée au vent : max 4,3 m2 (H x l ou H x L). Hauteur de bâtiment ≤ 20 mètres max. Zone de vent 2.



Sherpal® F - Mât support d‘antenne

Les avantages Sherpal F - Mât support d‘antenne

  • Reprise d’étanchéité conforme aux DTU 43.1 et 20.12
  • Fixation mécanique dans la dalle
  • Résistance au vent, conforme aux Eurocodes






Présentation du système Sherpal F - Mât support d‘antenne


Sherpal F - Mât support d’antenne est un système de mât en aluminium, fixé mécaniquement à la dalle béton de la toiture-terrasse, à travers le complexe d’étanchéité.

Il permet la fixation d'une parabole ou d'une antenne.






Domaine d'application Sherpal F - Mât support d‘antenne


Un mât peut supporter une antenne.

Sherpal F - Support d’antenne est conforme aux Eurocodes dans les conditions suivantes :
  • Hauteur bâtiment : 20 m max
  • Zone de vent 2
  • Catégorie de terrain 3b
  • Parabole diamètre 800 mm max

Pour tout autre cas, merci de nous consulter.
